Menşe yeri:
Çin
Marka adı:
Hengyang
Sertifika:
ISO9001
Model numarası:
F-0018

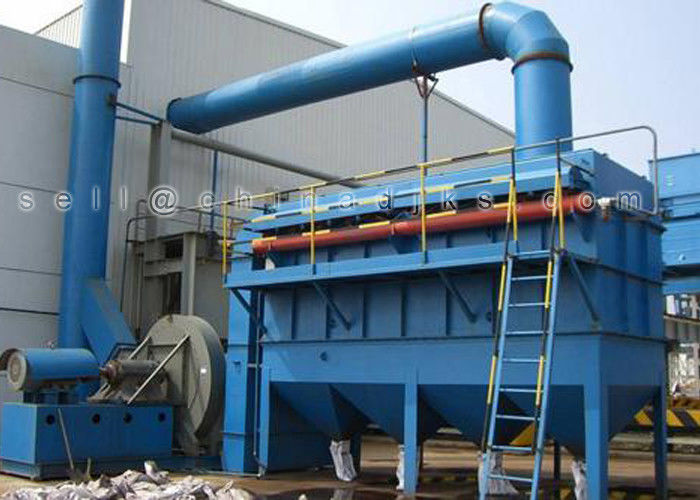

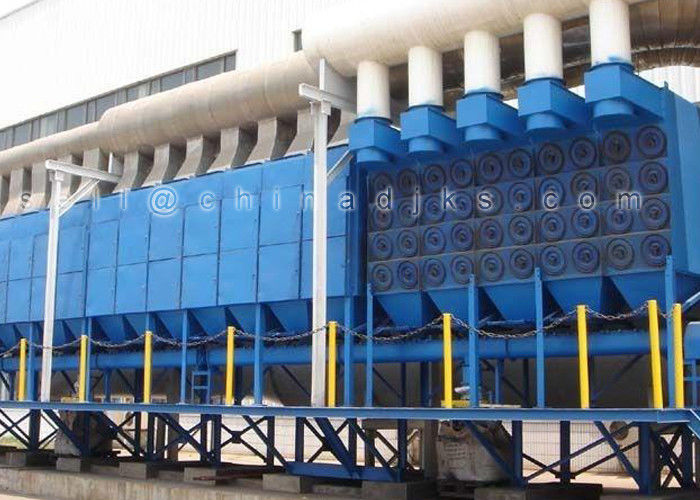

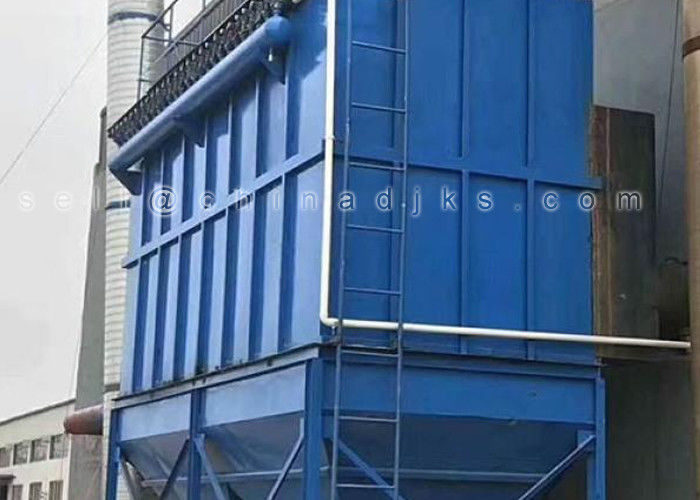

Çimento Fabrikası Darbe Jet Torbası Filtre Toz Toplama Ekipmanı
Darbe Jet Torbası Filtresi Giriş
Torba tipi toz toplayıcı, ağırlıklı olarak çimento, metalurji, inşaat malzemeleri, makine, kimya sanayi ve elektrik enerjisi gibi sektörlerde baca gazı arıtma, toz arıtma (lifsiz) ve malzeme geri kazanımı için kullanılan bir tür kuru toz filtreleme ekipmanıdır .+8615617816797 Tüm toz giderme çalışmasının temel kısmı, kutunun içine yerleştirilmiş bir dizi filtre torbasıdır.Filtre torbaları dokuma filtre bezinden veya dokumasız keçeden yapılmıştır.Toz içeren gaz, hava girişinden toz toplayıcıya girdiğinde, elyaf kumaş filtrelenir.Gazın içindeki partiküller aksiyon altında filtrelenir ve büyük ve özgül ağırlığa sahip toz, kendi yerçekimi nedeniyle çöker ve kül hunisine düşer.Gaz filtre torbasından geçtiğinde ince toz parçacıkları bloke edilir, böylece gaz saflaştırılır ve Öngörülen emisyon standartları sağlanır.
Torbalı Filtrenin Seçim Esasları
Farklı üretim koşullarında üretilen tozlu gazlar için, en iyi arıtma etkisini elde etmek için arıtma işlemi için uygun tipte bir toz toplayıcı kullanılmalıdır.Ekipman çok büyükse, gereksiz israfa neden olur.Küçük, üretimi etkileyecek ve çevre koruma gereksinimlerini karşılayamayacak.Ana seçim temeli aşağıdaki gibidir:
1. Tozlu gazın sıcaklığı
Tozlu gazın sıcaklığı, toz toplayıcı seçiminin temelini oluşturur.Emme havası sıcaklığının tasarım sıcaklığından farklı olması ciddi sonuçlara neden olacaktır.Gaz sıcaklığı çok yüksek olduğunda, filtre torbası yanacak ve deforme olacaktır.Yüksek sıcaklıklı gaz için, filtre malzemesinin dayanabileceği sıcaklığın altında soğutulmalıdır.Gaz sıcaklığı çok düşük olduğunda yoğuşma meydana gelecektir, bu nedenle gaz sıcaklığı 20 ° C'nin üzerinde tutulmalıdır.
2. Hava hacminin kullanılması
Hava hacmi, toz giderme ekipmanının bir birim zamanda arındırabileceği gaz hacmidir.Birimler, saatte m3 / h veya standart metreküp Nm3 / h başına metreküp şeklindedir.Bu, toz toplayıcıların seçiminin ana nedenlerinden biridir.
3. Giriş tozu konsantrasyonu
Toz noktasının üretim süreci ile belirlenen hava girişindeki gazdaki toz konsantrasyonunu ifade eder.Seçimde hava hacminin arkasında yatan önemli bir faktördür.Birim g / m3 veya g / Nm3'tür.Girişteki toz konsantrasyonu çok büyük olduğunda, ön toz giderme ekipmanının kurulumuna dikkat edilmelidir.
Pulse Jet Torbalı Filtre Özellikleri:
| Modeli | PPCS128-6 | PPCS128-9 | PPCS128-10 | PPCS128-2 × 6 | PPCS128-2 × 7 | PPCS128-2 × 8 | |
| Hacim (m³ / h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Hava hızı (m / dak) | 1.2-2.0 (Hız, farklı toz noktalarında değişir) | ||||||
| Filtrasyon alanı (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Net filtrasyon alanı (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| Çanta sayısı (pc) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Direnç (Pa) | 1470-1770 | ||||||
| Eksi basınç (Pa) | 7000 | ||||||
| Girişteki toz içeriği (g / m³) | 1300 | ||||||
| Toz emisyonu (g / m³) | ≤0.1 | ||||||
| Sıkıştırılmış hava | Basınç (Pa) | (5-7) × 105 | |||||
| Hava tüketimi | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| (m³ / dak) | |||||||
| Darbe valfi | Miktar (pc) | 12 | 18 | 20 | 24 | 28 | 32 |
| Boyut | 2-1 / 2 ″ | ||||||
| Yükseklik valfi | Miktar (pc) | 6 | 9 | 10 | 12 | 14 | 16 |
| Boyut (mm) | Valf Φ725, hava tankı Φ100 | ||||||
| Deşarj cihazı YJD-26 | Çıkış 300 × 300mm Kapasite 24m³ / h | Çift kanatlı valf 305 × 915 | |||||
| Vidalı konveyör | Modeli | Dia.Φ300, kapasite 21m³ / h | Yok | ||||
| Vites kutusu | XWD2.2-5-1 / 43, güç 2.2Kw | Yok | |||||
| Hava kaydırağı | Hava kayması 250mm, akış hızı 2.0m³ / ㎡, Basınç 6860pa, Girişte toz içeriği 700g / m³'ü aşarsa, büyük vidalı konveyörlü torba filtre düşünülmelidir. | ||||||
| Çanta boyutu ve malzemesi | Dia. × uzunlukΦ130 × 3050, Polietilen keçenin brüt ağırlığı 450 g / ㎡, sıcaklık 120 ℃ | ||||||
| Yalıtım alanı (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Toplam ağırlık (yaklaşık) (Kg) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Not 1: Net filtreleme alanı, toz giderme sırasında bir hazne alanı anlamına gelir. | |||||||
| 2: Basınçlı hava tüketimi, bir hava sıkıştırma istasyonundan basınçlı hava borusu beslemesine bağlıdır.Besleme bağımsız bir hava kompresörü ile sağlanıyor ise tüketimin 1,3 kat fazla olduğu düşünülmelidir. | |||||||
