Menşe yeri:
ÇİN
Marka adı:
Hengyang
Sertifika:
ISO9001
Model numarası:
HC-096

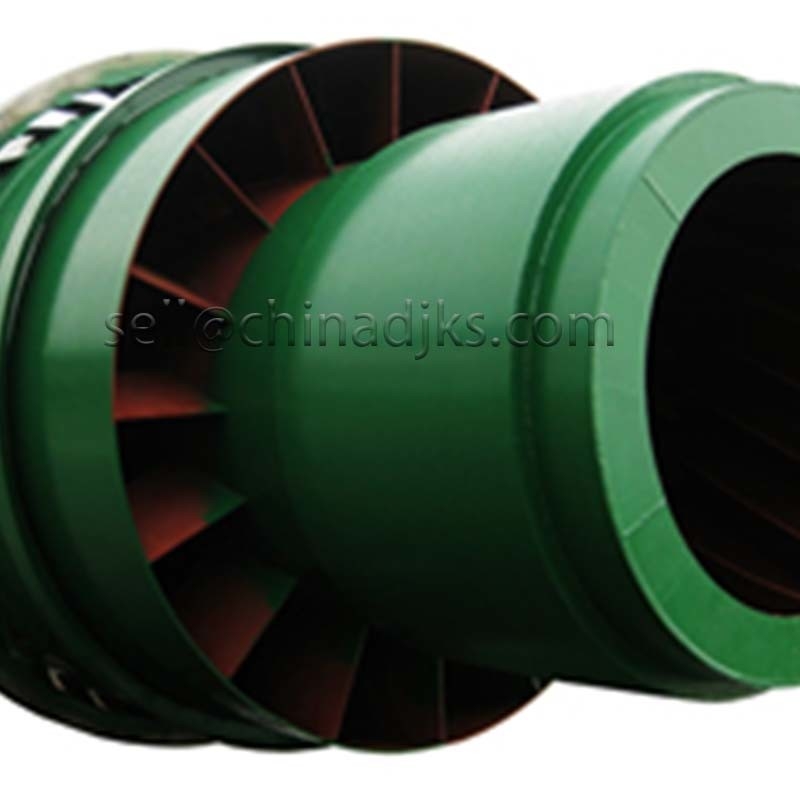

Hengyang Döner Kurutucu .pdfSilika Kum Çift Kabuklu veya Tamburlu Döner Kurutucu
Çift tamburlu döner kurutucu, madencilik ekipmanlarında yaygın olarak kullanılan bir kurutma cihazıdır. Doğrudan ve dolaylı ısı transfer tamburlu kurutucular olmak üzere iki kategoriye ayrılabilir.
Çift Tamburlu Kurutucu (Döner Kurutucu) hem yurtiçinde hem de yurtdışında ileri teknolojinin bir kombinasyonudur. Bu kavurma makinesi esas olarak yapı malzemelerinin üretiminde kireçtaşı cürufu, kömür tozu, cüruf, kil taşının kurutulması için kullanılır.Ayrıca kimya, metalurji ve çimento endüstrilerine de uygulanır.
Silis Kumu Çift Kabuklu veya Tamburlu Döner Kurutucunun Çalışma Prensibi:
Islak yem toplu olarak yüklenir ve yuvarlanma eylemi nedeniyle çalkalanırken dolaylı ısıtmaya tabi tutulur.İşlem normalde vakumda gerçekleştirilir.Kurutma işlemi sırasında oluşan buharların yoğunlaştırılmasıyla solventin geri kazanılması mümkündür.
Kurutma ortamı ile iyi temas halinde olan kesitin rotor kısımlarında eşit olarak dağıtılan malzemeyi arttırmak için, silindir gövdesi montaj yükseltme plakalarında. Kaldırma plakasının birkaç çeşidi vardır.
1).Kaldırma tipi: Malzemeyi tüp duvarında büyük veya kolay yapıştırmak için
2).Dört format tipi: Büyük yoğunluk için uygundur, gevrek olmayan veya kolayca dağılmayan malzemeler. Yükseltme plakası dört bölmeye bölünecek ve karşılıklı olarak fan şeklinde çalışma odası, Malzemeler ve sıcak gazın temas yüzeyi büyükten daha fazla bağlandı. Kaldırma tipi ve ayrıca dolgu malzemesi oranını artırabilir ve malzeme iniş yüksekliğini azaltabilir ve toz miktarı kaybını azaltabilir vb.
3).Çapraz şekilli veya çerçeve şekilli: kırılgan ve kolay dağılan küçük malzeme parçalarına uygulanabilir, malzemenin silindirin tüm bölümünde eşit olarak dağılmasını sağlar.
4).Manşon tipi: Çift giriş için Çift (veya yarı çaplı ısıtma) döner tamburlu kurutucu kaldırma plakası için ısı transferi.
5).Ayrı format(fan): Çok ince partiküller ve uçan toza eğilimli malzeme için. Malzemeler ızgara panosuna girdiğinde ızgara panosunda birikir, daha sonra silindir döner, malzeme döner ve sıcak gazlarla temasa devam eder, aynı zamanda azalma Yükseklik inişi, kuru malzemenin gazdan uzaklaşma olasılığını azaltır
1. Granül ıslak malzemeler işlenebilir.
2.Düşük sıcaklıkta çalışma mümkündür.
3. Solvent geri kazanımı gerçekleştirilebilir
4. Sistem topludur
5.Yüksek enerji verimliliği
6. Isıtma modu dolaylıdır
8. Kapalı operasyon
Silika Kum Çift Kabuklu veya Tamburlu Döner Kurutucu Teknik Detaylar:
|
modeli
|
birim | Φ2.0×7m | Φ2.5×7.5m | Φ3.2×8m | Φ3.6×8.5m | Φ4.2×9m | |
| tambur çapı | m | 2.0 | 2.5 | 3.2 | 3.6 | 4.2 | |
| tambur uzunluğu | m | 7 | 7.5 | 8 | 8.5 | 9 | |
| Tambur Kapasitesi | m3 | 21.98 | 36.8 | 64.3 | 86.48 | 124.6 | |
| Döndürme hızı | rpm | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | |
| giriş nemi | % | 8-20 | 8-20 | 8-20 | 8-20 | 8-20 | |
|
çıkış nemi
|
% | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
|
giriş sıcaklığı (maks.) |
derece | 750-900 | 750-900 | 750-900 | 750-900 | 750-900 | |
| Kapasite | T/s | cüruf | 12-18 | 22-25 | 30-38 | 40-48 | 55-65 |
| külleri Uçur | 8-10 | 15-20 | 25-30 | 35-40 | 40-50 | ||
| kömür | 8-10 | 13-18 | 23-28 | 33-38 | 40-45 | ||
| kum | 15-20 | 23-28 | 35-43 | 40-50 | 60-70 | ||
| Motor modeli | Yıl160m-4 | Yıl132m-4E | Yıl132m-4E | Yıl160m-4E | Yıl160m-4E | ||
|
Motor gücü
|
kw | 5.5×2 | 7.5×2 | 7.5×4 | 11×4 | 15×4 | |
| redüktör modeli | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | ||
| Redüktör döndürme hızı | Bence | 23-29 | 23-29 | 23-29 | 23-29 | 19-22 | |
Sorgularınızı doğrudan bize gönderin.
