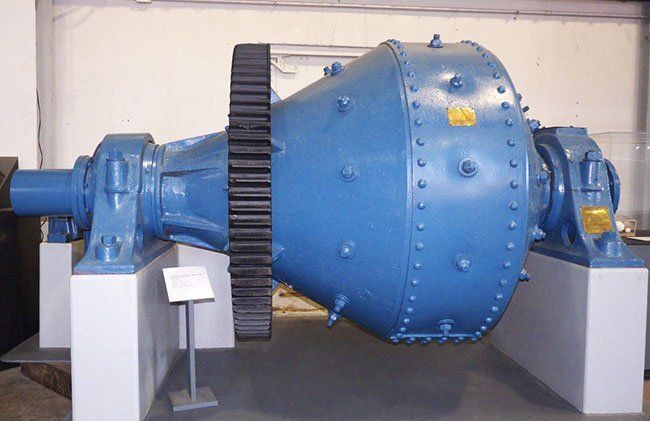

Mineral İşleme ve İnce Öğütme için Konik Bilyalı Değirmen
| Özellik |
Değer |
| Adı |
Konik Bilyalı Değirmen |
| Kapasite |
3-60t/sa |
| Besleme Boyutu |
25 mm'den küçük |
| Renk |
özelleştir |
Konik Bilyalı Değirmen Detayları
Konik bilyalı değirmen, mineral işleme üretiminde yaygın bir bilyalı öğütme değirmenidir. Konik bilyalı değirmen, her türlü cevheri ve diğer malzemeleri öğütebilir, sadece ön öğütme için bir ön öğütme makinesi olarak değil, aynı zamanda ince öğütme bölümünde bir öğütme ekipmanı olarak da kullanılabilir. Tambur, boşaltma ucunda konik bir yapıdan ve ortada bir silindir yapısından oluşur, bu nedenle konik bilyalı değirmene bu ad verilmiştir.
Sıradan bilyalı değirmen makinesi ile karşılaştırıldığında, Harding bilyalı değirmeninin boşaltma ucuna konik bir tambur eklenir, bu sadece değirmenin etkili hacmini artırmakla kalmaz, aynı zamanda tambur içindeki ortamın dağılımını daha makul hale getirir. Aynı özelliklere sahip silindirik bilyalı değirmen ile karşılaştırıldığında, konik bilyalı değirmen, bitmiş ürünü düzgün partikül boyutu ve yüksek öğütme verimliliği ile öğütür.
Şirketimiz farklı türlerde konik bilyalı değirmenler üretebilir: yatay konik bilyalı değirmen, enerji tasarruflu konik bilyalı değirmen, taşma konik bilyalı değirmen, seramik konik bilyalı değirmen, yaş konik bilyalı değirmen ve kuru konik bilyalı değirmen.
Konik Bilyalı Değirmen Yapısı ve Çalışma Prensibi
Konik bilyalı değirmenin dairesel hızı, silindir parçasından çıkış yönü boyunca kademeli olarak azalır, bu nedenle büyük öğütme topları çoğunlukla silindir parçasında yoğunlaşır ve küçük öğütme çelik topları çıkışa yakın konik kısma sıkıştırılır.
Değirmene giren malzeme, önce büyük düşme yüksekliğine sahip büyük boyutlu çelik topun etkisiyle ezilir ve ezilmiş küçük boyutlu malzeme konik kısma hareket eder ve küçük öğütülmüş çelik top onu ince bir şekilde öğütür.
Kuru konik bilyalı değirmen için, malzeme boşaltma inceliğine ulaştığında, bitmiş ürün hava besleme sistemi tarafından boşaltma portundan gönderilecektir. Yaş konik bilyalı değirmenin bitmiş malzemesi, öğütme işlemini tamamlamak için bulamaç ile birlikte değirmenden akar.
Konik bilyalı değirmenin yapısı
Konik bilyalı değirmenin özel konik yapısı, öğütme ortamını (çelik top) doğal olarak ayırabilir. Büyük top, tamburun en büyük çaplı bölümünde, yani besleme ucunda bulunur; küçük top, konik kısımda, yani boşaltma ucunda bulunur.
Daha kaba malzeme, besleme ucundaki büyük topun etkisi altında büyük darbe enerjisi elde eder ve kaba kırma işlemini tamamlar. Küçük top, ince öğütme için daha fazla yüzey alanı elde etmek üzere konik bilyalı değirmenin boşaltma konik ucunda bulunur.
Konik Bilyalı Değirmenin Ürün Avantajları
- Konik bilyalı değirmenin ana yatağı, enerji tüketimini azaltan ve ürün tanecikliğini daha ince ve işleme kapasitesini daha büyük hale getiren çift sıralı küresel makaralı yatakları benimser.
- Konik bilyalı değirmen, tamburun destek yapısı olarak özel makaralı yataklar kullanan, yeni bir konseptle tasarlanmış yeni bir bilyalı değirmen makinesidir. Ağır hizmet tipi makaralı yatağın kaymalı yatağın yerini almasıyla ilgili sorunları ve sert çevre koşulları altında sızdırmazlık sorunlarını ve uzun çalışma saatlerinden kaynaklanan tambur hareket sorununu çözer.
- Konik bilyalı değirmen daha yüksek koni frekansına ve genliğe sahiptir ve titreşim direnci daha iyidir.
Teknik Veriler
| Özellik(mm) |
Kapasite(t/sa) |
Besleme Boyutu(mm) |
Dönme Hızı(dev/dak) |
Öğütme Ortamı Yükü(t) |
Motor Gücü(kw) |
| φ750×1060 |
0.14-0.34 |
0-12 |
49.6 |
0.6 |
4 |
| φ750×1800 |
0.55-1.11 |
0-12 |
49.6 |
1 |
7.5 |
| φ900×1800 |
0.66-1.26 |
0-15 |
41 |
1.5 |
13 |
| φ900×2100 |
0.69-1.3 |
0-15 |
41 |
1.7 |
15 |
| φ1200×1600 |
0.8-2 |
0-20 |
35 |
2.5 |
18.5 |
| φ1200×2000 |
1.1-2.6 |
0-20 |
35 |
3 |
22 |
| φ1200×2400 |
1.3-3.2 |
0-20 |
35 |
3.5 |
30 |
| φ1200×2800 |
1.42-3.8 |
0-20 |
35 |
4 |
30 |
| φ1500×2000 |
1.8-4.5 |
0-25 |
31 |
4.4 |
37 |
| φ1500×3500 |
3.3-8.2 |
0-25 |
31 |
8.2 |
75 |
| φ1830×3600 |
6.6-18.5 |
0-25 |
24.23 |
11 |
135 |
| φ2100×3600 |
12-30 |
0-30 |
23.8 |
15 |
180 |
| φ2400×4500 |
29-62 |
0-35 |
21.3 |
38 |
380 |
| φ2700×3600 |
31-65 |
0-35 |
20.6 |
39 |
400 |
