Uçucu Kül İşleme Tesisi
| Özellik |
Değer |
| Adı |
Uçucu Kül İşleme Tesisi |
| Kapasite |
10-50t/sa |
| Renk |
özelleştir |
| Durum |
Yeni |
| OEM |
Kabul Et |
Ürün Açıklaması
Uçucu kül, kömür yakıldıktan sonra baca gazından toplanan ince küldür. Kömürle çalışan enerji santrallerinden çıkan ana katı atıktır. Yıllık üretimi yüksektir, bu da çevre ve insan sağlığı için büyük zararlara yol açar. Ve partikül dağılımı çok düzensizdir, bu nedenle genellikle ikincil kullanıma sokulabilmesi için performansını artırmak üzere öğütülmesi gerekir.
Bir tür endüstriyel atık olarak, uçucu kül kaynaklar açısından zengindir, fiyatı düşüktür ve çok sayıda aktif bileşen içerir. Sınıflandırma ve öğütme işleminden sonra, çimento klinkeri üretimi için ham madde haline gelmek üzere kilin yerini alabilir ve ayrıca çok miktarda çimento ve ince agrega tasarrufu sağlamak için beton katkı maddesi olarak da kullanılabilir.
Hengyang Cement tarafından inşa edilen uçucu kül işleme tesisi, düşük yatırım, yüksek kar, basit yapı ve kolay işletim ile son derece otomatiktir ve mekanize edilmiştir, bu da her bölgenin makul atık geri dönüşümü ve 'yeşil' kullanıcıların tedarik zincirlerini kullanmasını sağlar.
| Ham Madde |
Uçucu Kül / Volkanik Kül |
| Kapasite(t/sa) |
8-11 |
11-14 |
14-18 |
18-22 |
22-26 |
26-34 |
35-45 |
55-70 |
60-75 |
| Bilyalı Değirmen(m) |
φ1.83×7.0 |
φ1.83×9.5 |
φ2.2×7.5 |
φ2.2×9.0 |
φ2.4×8.0 |
φ2.4×11 |
φ2.6×13 |
φ3.2×13 |
φ3.2×14 |
| Bilyalı Değirmen Sistemi |
Kapalı Devre / Açık Devre |
| Ürün |
I, II Uçucu Kül |
Uçucu Kül İşleme Tesisi Teknolojik Süreci
Uçucu kül işleme sisteminin ilk adımı, silodan kül almak ve besleyici ve elektronik tartım ile besledikten sonra öğütme değirmeninin önüne asansöre göndermektir. Daha sonra uçucu kül, ilk sınıflandırma için toz yoğunlaştırıcıya beslenecektir.
Sınıflandırma sırasında, nitelikli ince kül, taşıma oluğu yoluyla ince kül silosuna girerken, kaba kül, ince öğütme için çimento bilyalı değirmene gönderilir. Öğütme işleminden sonra, öğütülmüş uçucu külün toz yoğunlaştırıcıda tekrar sınıflandırılması gerekir. Gereksinimleri karşılayan ince kül, taşıma ekipmanı aracılığıyla ince kül silosuna gönderilir ve kaba kül, ikincil öğütme için bilyalı değirmene geri gönderilir. Tüm sistem bir toz toplayıcı ile donatılmıştır. Toz kirliliği konusunda endişelenmenize gerek yoktur.
Uçucu Kül İşleme Tesisi Akış Şeması
Uçucu Kül İşleme Tesisi Özellikleri
Tesis Tasarımı ve İnşaatı
- Bu uçucu kül işleme tesisi, toz kirliliği olmayan kapalı boru taşımacılığını benimser. Ve sadece arazi alanından tasarruf etmekle kalmayıp aynı zamanda yatırımı da azaltan, santralin orijinal kül taşıma ve kül depolama ekipmanlarından en iyi şekilde yararlanır.
- İnşa ettiğimiz tesis, günlük bakıma yardımcı olan kompakt bir yapıya ve basit ekipmana sahiptir. Ayrıca, son derece otomatiktir, kararlıdır ve verimlidir.
- Öğütme işleminden sonra, ince uçucu kül I veya II uçucu kül standardına ulaşabilir.
Ekipman ve Sistem

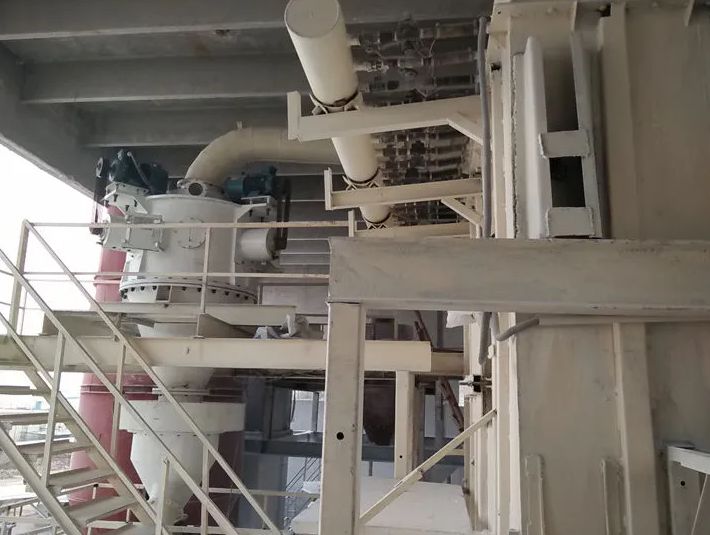

Uçucu Kül Sınıflandırma Sistemi
Bu uçucu kül sınıflandırma sistemi, araştırmacılarımız tarafından yılların pratik işletme deneyimine göre geliştirilmiştir. Yüksek verimliliğe sahip ve ana ekipman olarak ayarlanabilir turbo tipi toz yoğunlaştırıcıya sahip kapalı devre dolaşımlı bir sınıflandırma sistemidir. Bu sistem, net tasarım prensibi, basit yapı, operasyon ve bakımın küçük iş yükü avantajlarına sahiptir ve uçucu kül işleme tesislerinde yaygın olarak kullanılmaktadır.
- Bu sistem, mekanik zorlanmış girdap kül gazını döndürmeyi benimser ve toz sızıntısı ve ikincil kirlilik olmadan negatif basınç ve kapalı dolaşım çalışma modunu kullanır.
- Bu uçucu kül sınıflandırma sistemi, yüksek otomasyon derecesi, basit çalışma ve güçlü uyarlanabilirlik ile PLC tarafından kontrol edilir.
- Büyük kapasite. Ayarlanabilir zorlanmış girdap santrifüj ayırma teknolojisi sayesinde, bu sistem büyük işleme kapasitesinde büyük bir avantaja sahiptir ve saatte 20-100 ton işleyebilir.
- Yüksek sınıflandırma verimliliği. Bu sistemin sınıflandırma verimliliği %85'e kadar, siklon ayırıcı ≥%95'tir.
- Yüksek sınıflandırma doğruluğu. Elek kalıntısının 45 μm ağırlığı %3'ten %25'e ayarlanabilir.
- Yüksek aşınma direnci. Tüm aşınan parçalar gelişmiş aşınma direnci tasarımı ve güvenilir aşınma direnci önlemleri benimser. Her aşınmaya dayanıklı parça, yüksek sıcaklığa dayanıklı, korozyon önleyici ve aşınmaya dayanıklı malzemelerle kaplanmıştır, böylece ekipmanın hizmet ömrü büyük ölçüde uzatılır.
- Düşük yatırım. Bu turbo tipi toz yoğunlaştırıcının, ana hava üfleyici ile siklon ayırıcı arasına bir toz toplayıcı takmasına gerek yoktur, böylece çok fazla yatırım tasarrufu sağlanır.
- Esnek düzen. Müşterinin gereksinimlerine göre, silonun yanında veya silo üzerinde merkezi bir düzen olmak üzere ayrı bir düzen benimseyeceğiz.

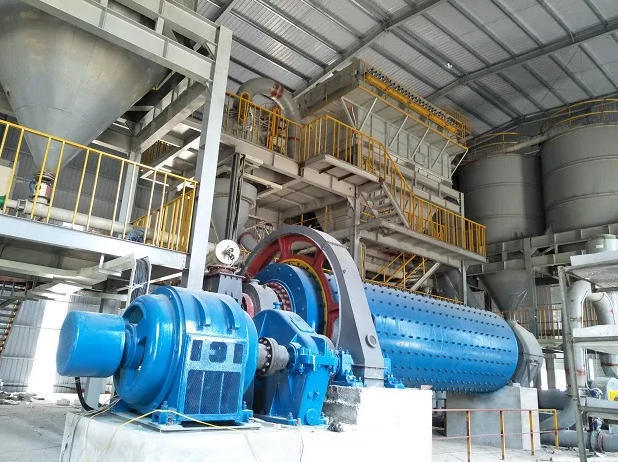

Bilyalı Değirmen
Uçucu kül bilyalı değirmeni, yıllarca süren araştırma ve uygulamadan sonra şirketimiz tarafından tasarlanan ve geliştirilen, uçucu kül öğütme için özel bir ekipmandır. Uçucu külün daha fazla işlenmesi için en ideal ekipmandır.
- Bilyalı değirmen, özel yapı ve öğütme ortamını benimser. Öğütme ortamı, uçucu külün inceliğinin standart gereksinimleri karşılamasını sağlamak için özel çelik dövme özelliklerini kullanır
- Katı tutma halkası ve iç eleme, öğütme değirmeninin kuyruğunda boşaltma cihazını oluşturarak, boşaltmayı engelsiz hale getirir.
- Bilyalı değirmenin besleme ucu ve boşaltma ucu, bir ucu otomatik olarak ayarlanabilen sürtünme önleyici yatak kullanır, bu da enerji tüketimini büyük ölçüde azaltır. Ayrıca, operasyonu ve bakımı kolaylaştırmak için yatak sızdırmazlık cihazını yeniden tasarladık.
- Bu ekipman, yüksek verimlilik, istikrarlı çalışma, toz kirliliği olmaması, basit yapı ve kolay bakım avantajlarına sahiptir.
