Menşe yeri:
Çin
Marka adı:
Hengyang
Sertifika:
ISO9001
Model numarası:
HC-286

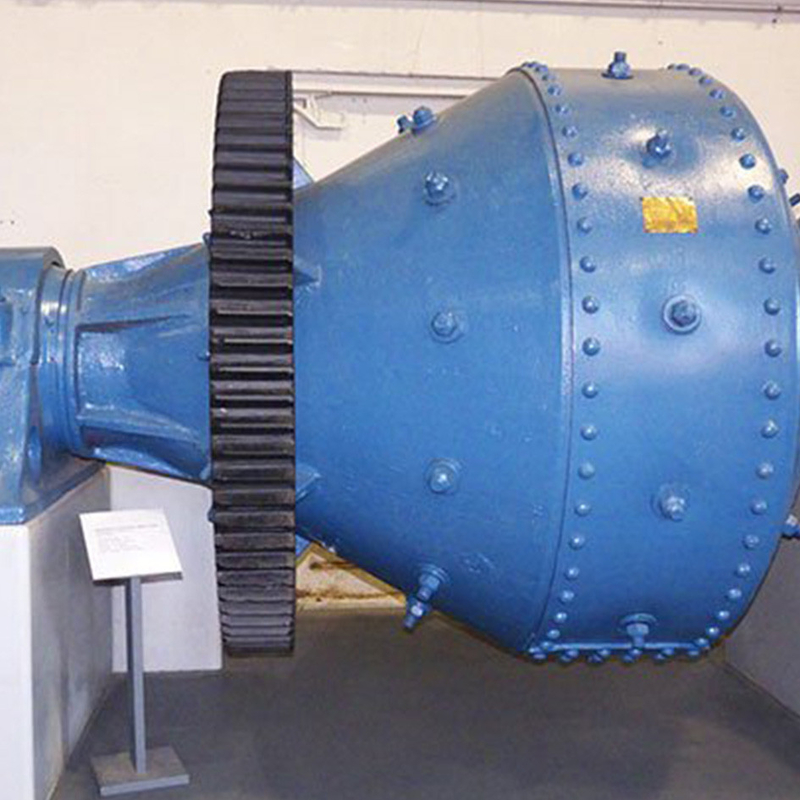

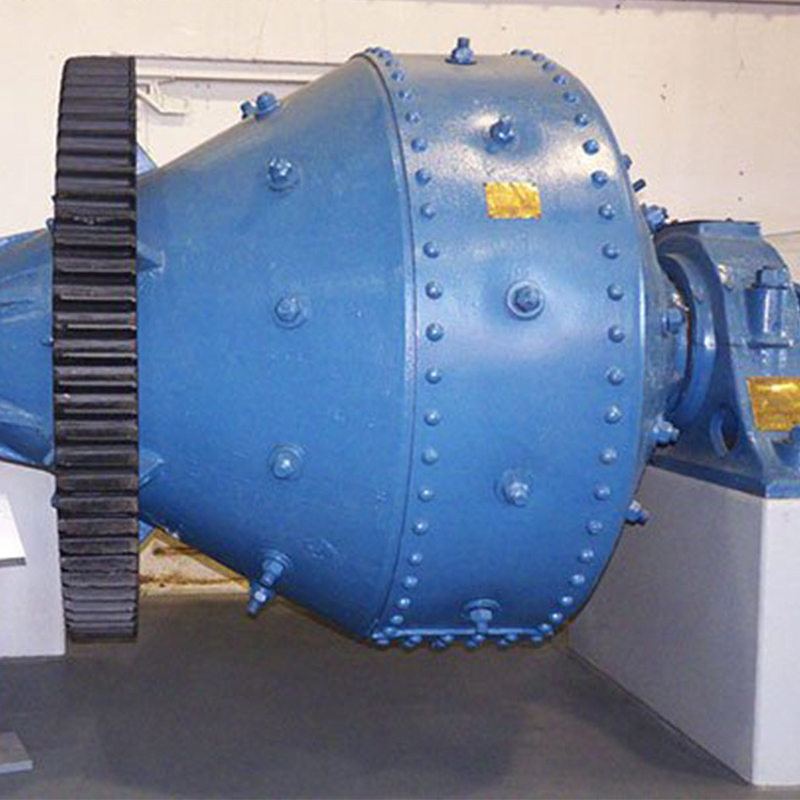

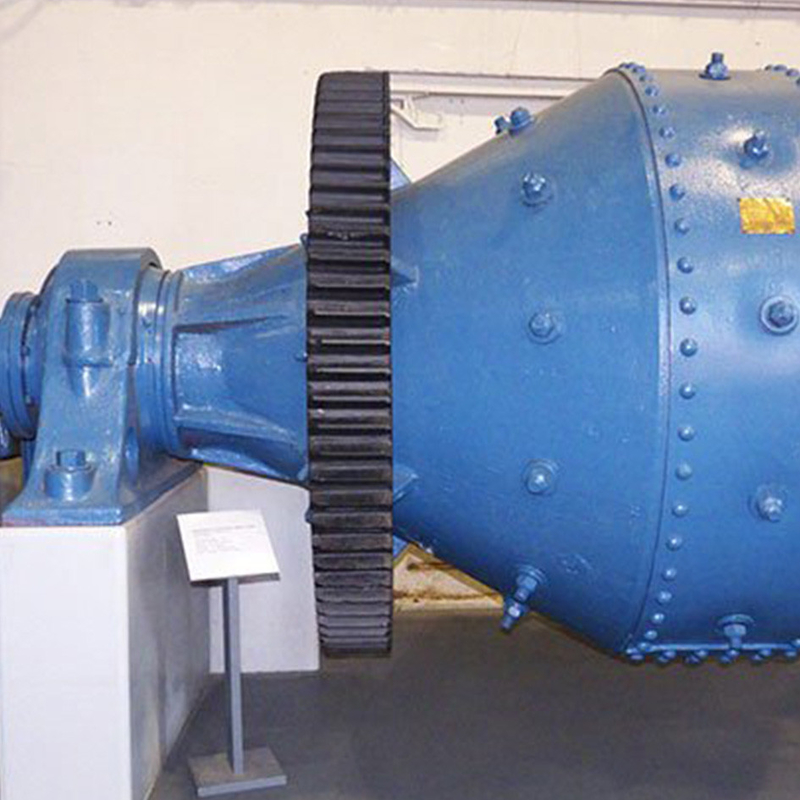

Konik bilyalı değirmen, mineral işleme üretiminde yaygın olarak kullanılan bir bilyalı öğütme değirmenidir.Konik bilyalı değirmen her türlü cevheri ve diğer malzemeleri öğütebilir, sadece ön öğütme için ön öğütme makinesi olarak değil, aynı zamanda ince öğütme bölümünde öğütme ekipmanı olarak da kullanılabilir.Namlu, çıkış ucunda konik bir yapı ve ortada silindir bir yapıdan oluştuğu için konik bilyalı değirmen adını almıştır.
Sıradan bilyalı değirmen makinesiyle karşılaştırıldığında, Harding bilyalı değirmenin boşaltma ucuna konik bir namlu eklenir, bu sadece değirmenin etkin hacmini arttırmakla kalmaz, aynı zamanda namlu içindeki ortamın dağılımını daha makul hale getirir.Aynı spesifikasyona sahip silindirik bilyalı değirmen ile karşılaştırıldığında, konik bilyalı değirmen, bitmiş ürünü tek tip parçacık boyutu ve yüksek öğütme verimliliği ile öğütür.
Firmamız farklı türde konik bilyalı değirmenler üretebilir: yatay konik bilyalı değirmen, enerji tasarruflu konik bilyalı değirmen, taşma konik bilyalı değirmen, seramik konik bilyalı değirmen, ıslak konik bilyalı değirmen ve kuru konik bilyalı değirmen.
Konik Bilyalı Değirmen Yapısı Ve Çalışma Prensibi
Konik bilyalı değirmenin dairesel hızı, çıkış yönü boyunca silindir kısmından kademeli olarak azalır, bu nedenle büyük öğütme bilyaları çoğunlukla silindir kısmında yoğunlaşır ve küçük öğütme çelik bilyaları çıkışa yakın konik kısma sıkıştırılır.
Değirmene giren malzeme önce büyük düşme yüksekliğine sahip büyük boyutlu çelik bilyenin çarpmasıyla ezilir ve kırılan küçük boyutlu malzeme konik kısma doğru hareket eder ve küçük öğütülmüş çelik bilye onu ince bir şekilde öğütür.
Kuru konik bilyalı değirmen için, malzeme boşaltma inceliğine ulaştığında, bitmiş ürün hava besleme sistemi tarafından boşaltma ağzından dışarı gönderilecektir.Islak konik bilyalı değirmenin bitmiş malzemesi, öğütme işlemini tamamlamak için bulamaçla birlikte değirmenden dışarı akar.
Konik bilyalı değirmenin yapısı
Konik bilyalı değirmenin özel konik yapısı, öğütme ortamını (çelik bilye) doğal olarak ayırabilir.Büyük top, namlunun en büyük çaplı bölümünde, yani besleme ucunda bulunur;küçük top ise konik kısımda yani boşaltma ucunda yer alır.
İri malzeme, besleme ucundaki büyük topun etkisi altında büyük darbe enerjisi elde eder ve kaba kırma işlemini tamamlar.Küçük bilya, ince öğütme için daha fazla yüzey alanı elde etmek üzere konik bilyalı değirmenin boşaltma konik ucuna yerleştirilmiştir.
Konik Bilyalı Değirmenin Ürün Avantajları
Konik bilyalı değirmenin ana yatağı, enerji tüketimini azaltan ve ürün tanecikliğini daha ince ve işleme kapasitesini daha büyük hale getiren çift sıralı oynak makaralı rulmanları benimser.
Konik bilyalı değirmen, kovanın destek yapısı olarak özel rulmanlar kullanan yeni bir konsepte göre tasarlanmış yeni tip bir bilyalı değirmen makinesidir.Kayar yatağın yerine kullanılan ağır hizmet tipi rulmanın ömür ve merkez ayarı sorunlarını, zorlu çevre koşullarında sızdırmazlık sorunlarını ve uzun çalışma saatlerinin neden olduğu namlu hareket sorununu çözer.
Konik bilyalı değirmen daha yüksek koni frekansına ve genliğine sahiptir ve titreşim direnci daha iyidir.
Konik Bilyalı Değirmenin Teknik Detayları
| Şartname (mm) | Kapasite(t/h) | Besleme Boyutu(mm) | Döndürme Hızı(r/dak) | Taşlama Ortamı Yükü(t) | Motor Gücü(kw) |
|---|---|---|---|---|---|
| φ750×1060 | 0,14-0,34 | 0-12 | 49.6 | 0,6 | 4 |
| φ750×1800 | 0,55-1,11 | 0-12 | 49.6 | 1 | 7.5 |
| φ900×1800 | 0,66-1,26 | 0-15 | 41 | 1.5 | 13 |
| φ900×2100 | 0,69-1,3 | 0-15 | 41 | 1.7 | 15 |
| φ1200×1600 | 0.8-2 | 0-20 | 35 | 2.5 | 18.5 |
| φ1200×2000 | 1.1-2.6 | 0-20 | 35 | 3 | 22 |
| φ1200×2400 | 1.3-3.2 | 0-20 | 35 | 3.5 | 30 |
| φ1200×2800 | 1.42-3.8 | 0-20 | 35 | 4 | 30 |
| φ1500×2000 | 1.8-4.5 | 0-25 | 31 | 4.4 | 37 |
| φ1500×3500 | 3.3-8.2 | 0-25 | 31 | 8.2 | 75 |
| φ1830×3600 | 6.6-18.5 | 0-25 | 24.23 | 11 | 135 |
| φ2100×3600 | 12-30 | 0-30 | 23.8 | 15 | 180 |
| φ2400×4500 | 29-62 | 0-35 | 21.3 | 38 | 380 |
| φ2700×3600 | 31-65 | 0-35 | 20.6 | 39 | 400 |
Sorgularınızı doğrudan bize gönderin.
