Menşe yeri:
Çin
Marka adı:
Hengyang
Sertifika:
ISO9001
Model numarası:
HC-289

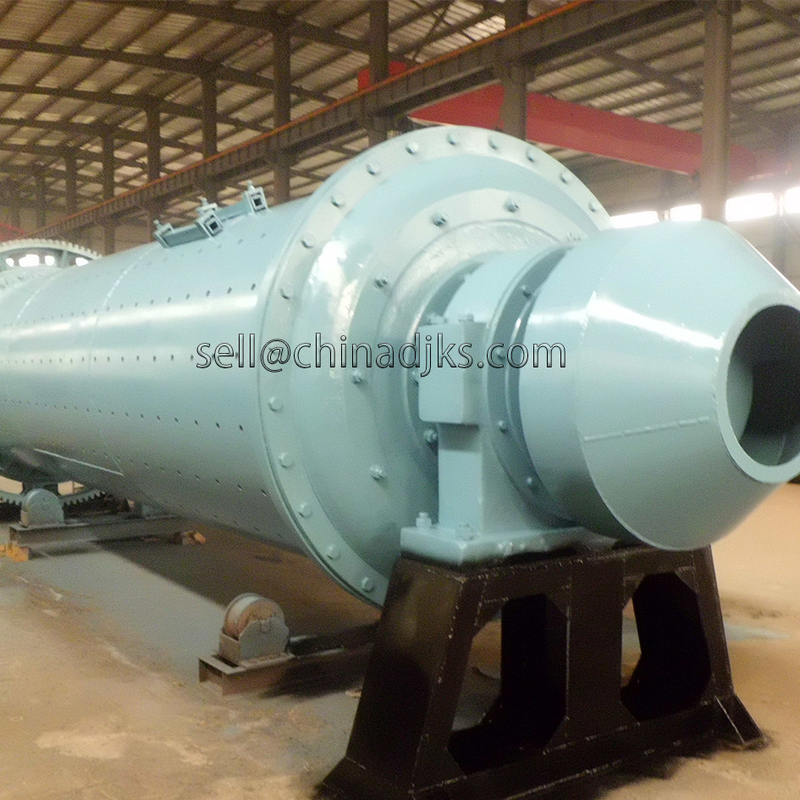

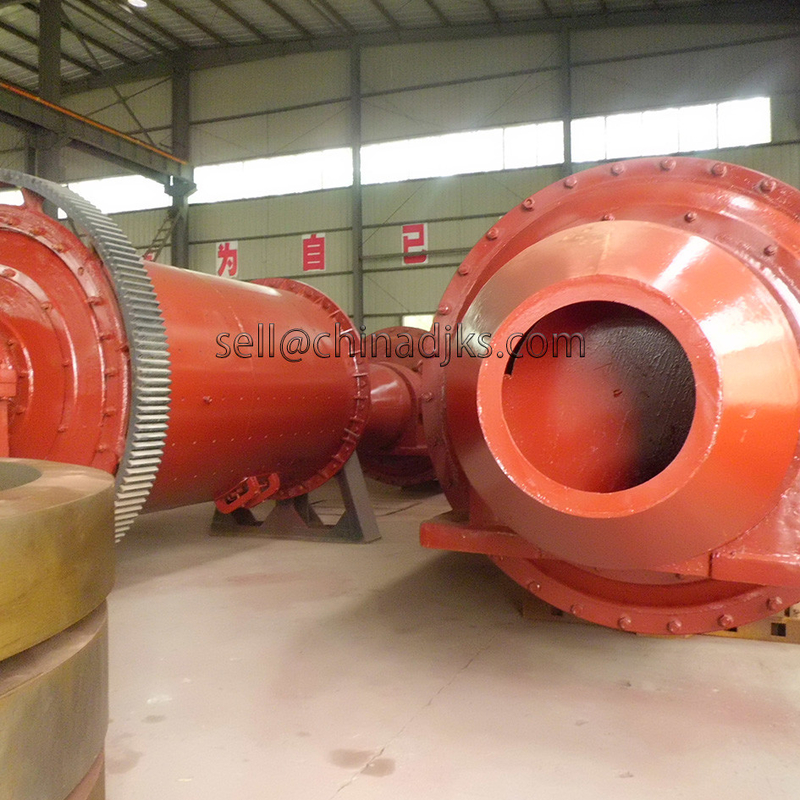

Izgara bilyalı değirmen (ızgara boşaltma bilyalı değirmen), çeşitli cevherleri ve diğer malzemeleri öğütmek için kullanılan bir bilyalı öğütme makinesidir.Izgara tipi bilyalı değirmen, cevher boşaltma ızgarası ile zorla cevher boşaltma için geleneksel bir bilyalı öğütme ekipmanıdır.
Temel yapısı ve öğütme işlemi taşma tipi bilyalı değirmen ile temelde aynıdır ancak cevher boşaltma kısmının yapısı farklıdır.Izgara boşaltma bilyalı değirmenin boşaltma ucu bir ızgara astarı ile donatılmıştır ve malzeme ızgara astarından boşaltılır.
Boşaltma yönteminin özelliği zorla boşaltmadır, bu nedenle üretim kapasitesi daha yüksektir.Izgara boşaltma tipi bilyalı değirmen daha yüksek bir işleme kapasitesine sahiptir, ancak ürün boyutu nispeten kabadır (0,2-0,3 mm), öğütme işlemlerinin ilk aşaması için uygundur.
Rendelenmiş bilyalı değirmenin namlusu içindeki öğütme çelik bilyesi, farklı boyut ve oranlara uygun olarak doldurulur.Değirmenin çalışması sırasında öğütme bilyesi belirli bir yüksekliğe kaldırıldığında, kağıt hamuru yüzeyi ile damla farkı daha fazladır.Bu nedenle, çelik bilyenin malzeme üzerindeki etkisi güçlüdür, malzemenin ezme etkisi büyüktür ve öğütme etkisi daha iyidir.
Izgara bilyalı değirmen esas olarak namlu kısmı, besleme kısmı, boşaltma kısmı, yatak, iletim sistemi ve yağlama sisteminden oluşur.
Izgaralı tip bilyalı değirmen çalışmaya başladıktan sonra malzeme besleme ucundan kovana beslenir ve kovan yatay eksen etrafında belli bir hıza göre döner.Aynı zamanda merkezkaç kuvveti ve sürtünme kuvvetinin etkisi altında malzeme daha yüksek bir yere getirilerek serbest düşme ve fırlatma hareketi gerçekleştirilir.Son olarak, malzeme, öğütme ortamı ve silindirin birleşik etkisi altında ezilir.
Öğütülmüş ürün boşaltma kısmından boşaltılır.Izgara bilyalı değirmenin boşaltma ucu, üzerinde boşaltma için birçok küçük delik bulunan bir ızgara astarı ile sağlanır.Öğütme işlemi tamamlandıktan sonra, cevher hamuru, ızgaralı bilyalı değirmenden cevher hamurunun boşaltılması için, cevher boşaltma açıklığına giden fan şeklindeki hazne ve ızgara astarı yoluyla cevher boşaltma açıklığından daha yüksek bir seviyeye kaldırılır. .
Izgaralı Bilyalı Değirmenin Teknik Detayları
| Şartname (mm) | Kapasite(t/h) | Çıktı Boyutu (mm) | Döndürme Hızı(r/dak) | Taşlama Ortamı Yükü(t) | Motor Gücü(kW) | ağırlık(t) |
|---|---|---|---|---|---|---|
| φ900×1800 | 0,65-2 | 0,075-0,89 | 36 | 1.5 | 18.5 | 5.85 |
| φ900×3000 | 1.1-3.5 | 0,075-0,89 | 38 | 2.7 | 22 | 6.98 |
| φ1200×2400 | 1.5-4.8 | 0,075-0,89 | 36 | 3 | 30 | 13.6 |
| φ1200×4500 | 1.6-5.8 | 0,074-0,4 | 32.4 | 5 | 55 | 15.6 |
| φ1500×3000 | 2-5 | 0,074-0,4 | 29.7 | 7.5 | 75 | 19.5 |
| φ1500×5700 | 3.5-6 | 0,074-0,4 | 27 | 12 | 130 | 25.8 |
| φ1830×3000 | 4-10 | 0,074-0,4 | 25.4 | 11 | 130 | 34.5 |
| φ1830×6400 | 6.5-15 | 0,074-0,4 | 24.1 | 21 | 210 | 43 |
| φ2100×3000 | 6.5-36 | 0,074-0,4 | 23.7 | 15 | 155 | 45 |
| φ2100×7000 | 12-48 | 0,074-0,4 | 23.7 | 26 | 280 | 59.5 |
| φ2200×4500 | 9-45 | 0,074-0,4 | 21.5 | 27 | 280 | 54.5 |
| φ2200×6500 | 14-26 | 0,074-0,4 | 21.7 | 35 | 380 | 61 |
| φ2200×7000 | 15-28 | 0,074-0,4 | 21.7 | 35 | 380 | 62.5 |
| φ2200×7500 | 15-30 | 0,074-0,4 | 21.7 | 35 | 380 | 64.8 |
| φ2400×3000 | 7-50 | 0,074-0,4 | 21 | 23 | 245 | 58 |
| φ2700×4000 | 22-80 | 0,074-0,4 | 20.7 | 40 | 380 | 95 |
| φ2700×4500 | 26-90 | 0,074-0,4 | 20.7 | 48 | 480 | 102 |
| φ3600×8500 | 45.8-256 | 0,074-0,4 | 18 | 131 | 1800 | 260 |
| φ4000×6000 | 65-248 | 0,074-0,4 | 16.9 | 146 | 1600 | 242 |
| φ4500×6400 | 84-306 | 0,074-0,4 | 15.6 | 172 | 2000 | 280 |
| φ5030×8300 | 118-500 | 0,074-0,4 | 14.4 | 266 | 3300 | 403 |
| φ5500×8500 | 148-615 | 0,074-0,4 | 13.8 | 338 | 4500 | 525 |
Sorgularınızı doğrudan bize gönderin.
